Блок "График"

Изменено Ср, 28 Авг на 2:51 PM

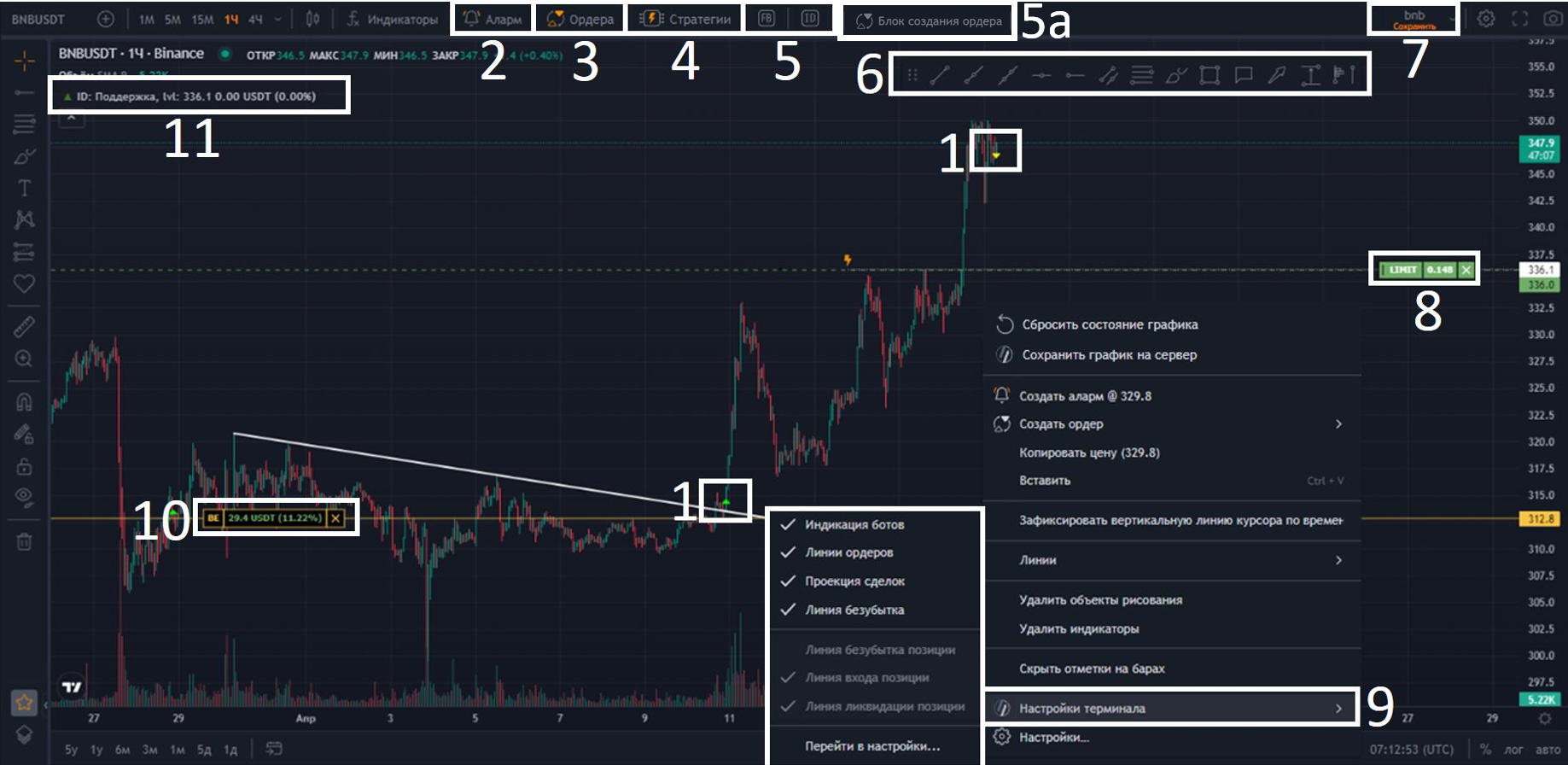

Данный блок описывает возможности работы с графиком и ордерами в рамках ТВ-чарта.

1. Индикаторы исполненных ордеров

Зелёный треугольник - покупка, жёлтый треугольник - продажа. красный треугольник - стоплосс от стратегии. (данные цвета установлены по умолчанию).

Количество отображаемых трейдов и их цвет можно изменять. Для редактирования цвета или количества отображаемых трейдов перейдите в Настройки > Интерфейс > Настройки графика.
Помимо количества трейдов действует еще лимит по периоду времени:

Трейды на графике имеют также лимит по времени. Независимо от их количества они будут удаляться с графика спустя 6 месяцев.

Стоп-лосс от стратегии включает ордера от основного стоп-лосса, стоп-лосса на уровне безубытка и SL+.

2. Кнопка "Создание аларма"

Возможности и варианты использования алармов подробно описаны в статье "Алармы".

3. Работа с ордерами

Позволяют быстро выставить значение как лимитных ордеров, так и STOP ордеров на графике. После выставления цены необходимо перейти в блок "Покупка/Продажа" для ввода остальных параметров ордера.

Любой ордер на графике можно разделить на части. Двойное нажатие ЛКМ в лимитной заявке с графика, в поле объем - произведет деление ордера на две равных части.

А также, можно быстро объединить множество частичных ордеров от одного "создателя" (от стратегии или пользователя) с помощью опции "Объединить ордера".

Если при частичных налитиях создается на продажу множество ордеров от бота, данные ордера можно объединить. Для объединения, эти многочисленные ордера должны быть по одно цене.

Все эти опции можно произвести и на самом графике. Нажатие правой кнопкой мыши на лимитный ордер открывает контекстное меню, где есть быстрое разделение ордера и объединение ордеров. Комбинация левая кнопка мыши + ctrl тоже разделяет ордер (необходимо перетащить ордер по графику).

Так же, через вызов контекстного меню есть возможность конвертировать лимитный ордер в "TPSL-ордер". Для этого необходимо выбрать соответствующий пункт, выставить на графике

на нужные значения цены ордера SL:STOP и SL:LIMIT, и активировать конвертацию нажатием на зелёную галочку:

При работе с TPSL ордерами на графике задаются ценовые значения тейка, триггера и стопа, далее в блоке "Покупка/Продажа" производятся завершающие настройки.

После создания TPSL или Stop loss ордера на графике ТВ-чарта будет отображаться только лимитная заявка. Чтобы просмотреть положение триггера и стопа, необходимо щелкнуть левой клавишей мыши по лимитной заявке (по значению объема).

4. Меню вызова торговых инструментов

Позволяет создать инструменты для торговли по стратегиям из списка: Channel, Squeeze, Fibo, Intraday.

5. Меню быстрого вызова избранных инструментов

Для удобства пользователя, имеется возможность закрепить быстрый вызов избранных торговых инструментов на верхней панели блока график. Для этого, необходимо перейти в раздел "Настройки" - "Интерфейс" - "График" , и с помощью чекбоксов выставить "галочки" напротив необходимых :

6. Панель инструментов "Избранное"

Появляется при добавлении инструментов рисования в "избранное", путём нажатия "звёздочки" справа от любого инструмента. Панель возможно перемещать по блоку график в любое удобное для пользователя место.

7. Меню работы с шаблонами графика

Позволяет сохранить шаблон графика или загрузить ранее сохранённый шаблон.

По умолчанию, после внесения изменений на графике ТВ-чарта, происходит автосохранение графика в локальном хранилище браузера, в текущем шаблоне. Функцию автосохранения можно выключить в настройках платформы, в разделе интерфейс :

В случае отключения функции автосохранения графика, при внесении на график любых изменений, под названием шаблона появится подпись "Сохранить". Для сохранения изменений в шаблоне необходимо кликнуть на название шаблона.

Пример. Слева - на график внесены изменения, справа - график сохранён, изменений нет :

Важно! По умолчанию, шаблоны графиков сохраняются в локальном хранилище браузера, и будут доступны только на текущем устройстве, в текущем браузере. Для доступа к шаблону(-ам) графика(-ов) из другого браузера\другого устройства, необходимо произвести сохранение шаблона(-ов) на сервер. Это можно сделать двумя способами:

Вызвать контекстное меню, нажав ПКМ в произвольном месте на графике, и выбрать пункт "Сохранить график на сервер"
Нажать значок "Шестеренка" под столбцом цены, в открывшемся меню выбрать пункт "Сохранить график на сервер"

В случае успешного сохранения в верхней правой части терминала появится уведомление об успешном сохранении шаблона графика на сервер:

Шаблоны, сохранённые на сервере, в списке будут помечены облачком:

Так же возможно раскрыть меню и сохранить график под другим шаблоном\именем, для этого необходимо выбрать пункт "Копировать" и в дальнейшем переименовать шаблон.

Либо можно создать абсолютно чистый шаблон без единого рисунка (это может быть необходимо для улучшения быстродействия TV-chart). Создать новый шаблон можно из поля графика: нажать ПКМ на графике и выбрать опцию "Создать новый пустой график".

При работе с одним шаблоном графика, в нескольких вкладках браузера, любые изменения в любой из вкладок, будут сразу подгружаться в остальных вкладках, где открыт тот же шаблон.
Для работы с разными торговыми парами в отдельных вкладках браузера, используйте разные шаблоны, свой для каждой вкладки. Иначе есть риск потери внесённых на график изменений.

8. Интерактивный индикатор заявки (ордера)

Предоставляет пользователю возможность перемещения ордеров на графике, созданных стратегиями или трейдером вручную, как то:

перемещать/отменять buy/sell ордера любых торговых стратегий
подстраивать ордера стратегии "Fibo" под уровни в реальном времени
изменять уровень покупки/продажи (выше или ниже)
перемещать buy ордера стратегии "Squeeze" под ожидаемый пролив
если виджет лимитного sell ордера на графике опустить ниже уровня текущей цены, произойдёт маркетная продажа. Будет осуществлён сбор заявок в стакане до наступления одного из двух событий:
- в стакане собраны все заявки до уровня цены, на которую был перемещён ордер
- перемещённый ордер исполнен на 100%

9. Быстрый доступ к настройкам терминала LEXX

Пункт "Настройки терминала" в контекстном меню блока график предоставляет быстрый доступ к изменению параметров, представленных в разделе платформы "Настройки" - "Интерфейс" - "График":

Вызов контекстного меню осуществляется путём нажатия правой кнопки мыши в произвольном месте на пустой области графика. Доступные настройки:

Стратегии - позволяет отобразить/скрыть индикацию запущенных стратегий на выбранной паре в левом верхнем углу графика, в области индикаторов. Более подробно о индикации стратегии можно прочитать в конце статьи (пункт 11)
Линии ордеров - позволяет включить/выключить визуализацию интерактивных заявок (ордеров) на графике
Проекция сделок - позволяет отобразить/скрыть индикаторы исполненных заявок (ордеров) на графике
Линия безубытка - позволяет отобразить/скрыть линию безубытка на графике
- Линия БУ учитывает все покупки и продажи, которые в данный момент отображены на графике. И высчитывает по какой цене надо продать актив чтобы выйти в БУ. Линия также учитывает комиссию биржи за совершённые сделки.
- Для выявления Вашего БУ необходимо масштабировать график так, чтобы в окне ТВ-чарта были видны только сделки, по которым Вы желаете увидеть безубыток. Таким образом можно отобразить уровень безубытка как для последней, так и по всем сделкам.

Настройки, доступные только для фьючерсных торговых пар:

Линия безубытка позиции (P:BE) - позволяет отобразить/скрыть линию безубытка для последней открытой позиции на графике
- Линия безубытка позиции учитывает только покупки и продажи, отображённые на графике, произведённые после открытия последней позиции. Сделки, видимые на графике, но совершённые до открытия последней позиции, учитываться в расчете не будут
Линия входа позиции (P:EP) - позволяет отобразить/скрыть линию на цене, где открывалась последняя позиция
- Линия входа позиции учитывает усреднения, смещаясь на цену среднего входа, но не учитывает частичные сокращения позиции
- Отображает PNL на размер открытой в данный момент позы; при частичном сокращении позиции, линия входа позиции будет отображать PNL на остаток маржи
Линия ликвидация позиции (P:LQ) - позволяет отобразить/скрыть линию на цене, где при выбранном кредитном плече будет произведено принудительное закрытие позиции биржей

10. Линия безубытка

Индикация линии безубытка доступна как для спотовых пар, так и для фьючерсных.

Индикация линии безубытка позиции, линии входа позиции и линии ликвидации позиции доступны только для фьючерсных пар.

11. Индикация торговых инструментов

Отображает краткую информацию о запущенных стратегиях на выбранной паре, как активных, так и находящихся в режиме ожидания.

Если за запущенной стратегией закреплён инструмент рисования, то он помечается значком "молния" (доступно только для стратегий Fibo и Intraday).

При наведению курсора на индикатор стратегии справа открывается контекстное меню, в котором доступны действия по нажатию на значки:

Значок "Глаз" - позволяет скрыть/отобразить привязанный к стратегии инструмент рисования на графике. Так же позволяет отрисовать привязанный инструмент рисования заного на чистом графике, если после создания стратегии пользователь не сохранил шаблон с графиком
Значок "Шестеренка" - позволяет открыть окно настроек выбранной стратегии
Значок "Крестик" - принудительная остановка стратегии
Значок "Троеточие" - по нажатию открывает выпадающий список с дополнительными действиями:
- Скопировать информацию о стратегии - копирование в буфер обмена данных о стратегии
- Добавить Стоп Лосс - быстрое добавление дополнительного Стоп Лосса для стратегии
